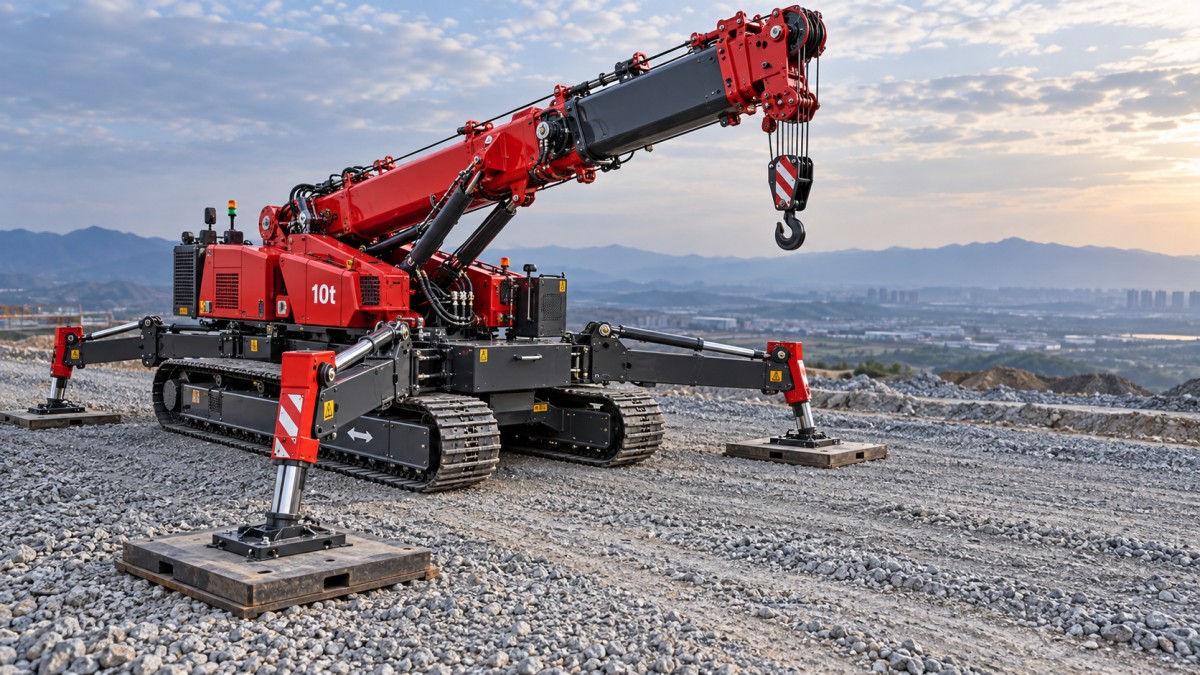

10-тонный гусеничный паук-кран может подходить для работы на неровной местности, если его ограничения при передвижении, конфигурация выносных опор, несущая способность грунта и схема подъёма соответствуют условиям площадки.
Наличие стальных гусениц само по себе не гарантирует безопасных условий подъёма. Техническим специалистам следует отдельно оценить доступ к рабочей зоне и устойчивость крана во время запланированного подъёма.
Ключевые вопросы касаются допустимого уклона, несущей способности грунта, нагрузок на выносные опоры, разрешённых способов выравнивания и грузовой характеристики, применимой к фактическому рабочему радиусу и конфигурации.
Такая оценка должна установить, сможет ли кран добраться до нужного места, занять соответствующее требованиям рабочее положение и выполнить необходимый подъём, не выходя за ограничения производителя.
Сможет ли кран добраться до площадки и занять ровное положение для подъёма?
Неровная местность создаёт две отдельные задачи: передвижение по неоднородному рельефу и опору неподвижного крана под нагрузкой. Успешное передвижение не подтверждает пригодность крана для подъёма.
Гусеничный ход может способствовать распределению веса машины и преодолению некоторых неровностей поверхности, однако его эффективность зависит от размеров гусениц, состояния грунта, уклона и эксплуатационных ограничений производителя.
Отдельно проверьте допустимый продольный уклон и поперечный уклон. Указанную способность преодолевать подъём ни в коем случае нельзя трактовать как разрешение двигаться поперёк склона с таким же уклоном или выполнять подъём.
Проверяйте не только средний уклон, но и переходы между участками. Колеи, резкие перегибы рельефа, траншеи и отдельные камни могут изменить условия контакта с поверхностью, уменьшить дорожный просвет или нарушить устойчивость движущейся машины.
Для выполнения подъёма выносные опоры должны обеспечить горизонтальное положение, указанное производителем. Не следует предполагать, что большой ход выносных опор позволяет работать на любом уклоне.
Запросите документально подтверждённые ограничения при передвижении, требуемое положение стрелы, дорожный просвет и допустимый наклон при подъёме. Если эти данные недоступны, пригодность машины для предполагаемого рельефа остаётся неподтверждённой.
Выдержит ли грунт наиболее нагруженную выносную опору?
Несущая способность грунта часто определяет возможность выполнения работ раньше, чем грузоподъёмность крана. Под твёрдой поверхностью могут скрываться слабая насыпь, переувлажнённый грунт, подземные коммуникации, водопропускные трубы или неподдерживаемая плита.
Получите данные о допустимом давлении на грунт по результатам соответствующего обследования площадки. Внешний вид поверхности, прежний проезд транспортных средств и номинальный вес крана сами по себе не позволяют достоверно определить это значение.
Запросите у поставщика максимальные нагрузки на выносные опоры для предполагаемого подъёма. Нагрузки зависят от положения стрелы, груза, противовеса, геометрии опор и разрешённого рабочего сектора.
Не рассчитывайте нагрузку на каждую опору, просто разделив общий вес на четыре. Во время подъёма одна опора может воспринимать значительно большую нагрузку, чем остальные.
Предварительная площадь опоры рассчитывается как нагрузка на выносную опору, делённая на допустимое давление на грунт. Используйте согласованные единицы измерения, после чего поручите компетентным специалистам проверить всю схему опирания.
Например, при нагрузке 120 кН и допустимом давлении на грунт 100 кПа требуется эффективная площадь опоры 1,2 квадратного метра, без учёта других факторов проектирования.
Этот расчёт не определяет конструкцию готового опорного мата. Также необходимо оценить жёсткость мата, сопротивление изгибу, условия контакта, расстояние до края и распределение нагрузки в нижележащем грунте.
Могут ли выносные опоры выровнять кран в соответствии с утверждённой конфигурацией?
Измерьте участок, где планируется установить кран, вместо того чтобы просто описывать его как неровный. Зафиксируйте высотные отметки в точках опирания, местные препятствия, доступную площадь и расположение ближайших краёв выемок.
Убедитесь, что выносные опоры можно установить в подходящих местах, сохранив предусмотренные производителем вылет, геометрию, контакт опорных плит с грунтом и диапазон выравнивания на протяжении всей запланированной операции.
Переменное положение выносных опор допустимо только в том случае, если это разрешено производителем. Ограниченный вылет может потребовать использования другой грузовой характеристики или ограничить доступный сектор подъёма.
Разная высота опорных поверхностей также не всегда делает установку недопустимой, однако требуется утверждённая схема, обеспечивающая горизонтальное положение машины и надёжную опору каждой выносной опоры.
При необходимости используйте рассчитанные опорные маты или разрешённые подкладочные конструкции. Свободно уложенные подкладки, неустойчивые штабели и неподдерживаемые края матов могут привести к смещению, даже если первоначальные показания уровня приемлемы.
После установки проверьте уровень и, если этого требует рабочая процедура, следите за осадкой опор. Остановите работу, если смещение опор или наклон превышают допустимые производителем пределы.
Соответствует ли грузовая характеристика фактическому подъёму?
Обозначение «10 тонн» указывает на класс грузоподъёмности, а не на грузоподъёмность, доступную при любом радиусе. Максимальная грузоподъёмность обычно достижима только при определённых благоприятных условиях, указанных в таблице грузовых характеристик.
Оцените самый тяжёлый из необходимых грузов при наибольшем рабочем радиусе, используя определение радиуса, приведённое производителем. Учитывайте точку подъёма, траекторию перемещения груза и место его установки.
Учитывайте стропы, скобы, траверсы и другие приспособления в соответствии с инструкциями к таблице. Уточните, требуется ли вычитать массу крюковой оснастки или навесного оборудования из указанной грузоподъёмности.
Проверьте, что таблица соответствует длине стрелы, конфигурации гуська, противовесу, вылету выносных опор, рабочему сектору и заданному горизонтальному положению. Таблица для другой конфигурации не подтверждает пригодность крана.
Если между подъёмами кран необходимо перемещать, отдельно оцените каждое место установки. Пригодность начального положения не подтверждает пригодность другого места с иными условиями опирания или радиусом.
Имеют значение также ветер и форма груза. Подъём крупногабаритных панелей может быть ограничен даже при весе ниже допустимого предела, поэтому соблюдайте документированные требования к ветру и площади проекции.
Что можно установить по техническим характеристикам изделия, а что остаётся неподтверждённым?
При сравнении изделий важно правильно классифицировать оборудование. Характеристики крана с шарнирно-сочленённой стрелой не подтверждают характеристики комплектного гусеничного паук-крана, собранного на основе этого подъёмного устройства.
В предоставленных характеристиках HB250 обозначен как кран с шарнирно-сочленённой стрелой; в них указаны стандарты проектирования EN 12999 и DIN 15018, а грузоподъёмность зависит от радиуса.
Заявленная номинальная грузоподъёмность составляет 9 580 кг при радиусе 2,55 метра и снижается до 965 кг при радиусе 15,92 метра. Эти значения показывают, насколько важен радиус.
Эти характеристики не подтверждают допустимые ограничения при передвижении на гусеницах, устойчивость комплектной машины или её пригодность для работы на неровной местности. Оценщикам необходима документация на фактически предлагаемую собранную машину.
Также необходимо уточнить указанное максимальное давление на грунт под выносными опорами — 3,70 МПа. Оно не может напрямую заменить данные о несущей способности грунта на площадке или о нагрузках на опоры для конкретной конфигурации.
Кроме того, указанный вес 3 000 кг не включает выносные опоры. Его не следует считать эксплуатационной массой комплектной гусеничной машины при планировании доступа к площадке.
Какие условия на площадке требуют подготовки или применения другой схемы подъёма?
Работа на неровной местности может быть возможна при наличии несущего грунта, достаточного места для установки и утверждённых способов выравнивания. Для некоторых площадок требуется подготовка до того, как кран станет пригоден для работы.
Слабая насыпь, переувлажнённый грунт, неопределённые подземные конструкции и расположение вблизи выемок требуют дополнительной оценки. Одно лишь применение матов большего размера может не устранить риски разрушения нижележащих слоёв грунта.
Крутой подъездной путь может помешать машине добраться до участка, который в остальном подходит для подъёма. Может потребоваться выравнивание маршрута, устройство временного подъезда или выбор другого места для установки крана.
Ограниченное пространство для выносных опор может сделать непригодным даже кран с высокой номинальной грузоподъёмностью. Сопоставьте допустимую грузоподъёмность при доступной площади опирания со всеми параметрами подъёма, включая радиус установки груза.
Изменение погоды может сделать недействительной ранее проведённую оценку. Дождь, оттаивание грунта, эрозия или скопление воды могут ухудшить несущую способность и потребовать осмотра перед безопасным возобновлением работ.
Если соответствующую требованиям схему опирания подтвердить невозможно, рассмотрите инженерное укрепление грунта, другое место установки или иной подъёмный механизм. Чётко зафиксируйте вытекающие из этого требования к доступу и грузоподъёмности.
Как техническим специалистам принять окончательное решение?
Одобряйте применение 10-тонного гусеничного паук-крана на неровной местности только в том случае, если документально подтверждённые ограничения при передвижении, условия опирания, возможности выравнивания и грузоподъёмность соответствуют всей запланированной операции.
Оценка должна учитывать результаты замеров площадки, данные о несущей способности грунта, нагрузки на выносные опоры для конкретной конфигурации, применимую таблицу грузовых характеристик и инструкции производителя по установке и передвижению.
Зафиксируйте нерешённые вопросы как условия, требующие проверки. Общее заявление поставщика о способности машины работать на пересечённой местности не заменяет подтверждений, относящихся к конкретной площадке и подъёму.
Практический вывод зависит от условий: работать на неровной местности можно, но пригодность крана определяется возможностью обеспечить опираемую и горизонтальную конфигурацию для подъёма в пределах всех применимых ограничений производителя.
