Стандарты безопасности для литиевых аккумуляторных систем, используемых в промышленных грузоподъёмных машинах

Стандарты безопасности для литиевых аккумуляторных систем, используемых в промышленных грузоподъёмных машинах

Литиевые аккумуляторные системы преобразуют промышленные грузоподъёмные машины, однако высокая производительность должна сопровождаться строгим контролем безопасности на всех этапах: выбора оборудования, эксплуатации, технического обслуживания и последующей утилизации.

Для менеджеров по контролю качества и безопасности применимые стандарты обеспечивают практическую основу для снижения рисков пожара, поражения электрическим током и эксплуатационных рисков в сложных условиях грузоподъёмных работ.

В этом руководстве рассматриваются выбор аккумуляторов, системы защиты, процедуры зарядки, методы инспекции и приоритеты соответствия требованиям, включая практические аспекты применения Lithum Motor с грузоподъёмным оборудованием.

Начинайте с классификации рисков, а не с ёмкости аккумулятора

Первое решение в области безопасности касается не размера аккумулятора. Необходимо определить, как грузоподъёмная машина, рабочая площадка, рабочий цикл и условия окружающей среды влияют на последствия отказа аккумулятора.

Промышленные грузоподъёмные машины могут работать рядом с персоналом, горючими грузами, гидравлическим маслом, в условиях морского соляного тумана, в ограниченных зонах зарядки или на возвышенных платформах с ограниченным доступом для аварийных служб.

Менеджеры по качеству должны документировать прогнозируемые опасности до утверждения конфигурации литиевого аккумулятора. Такая оценка должна охватывать тепловой разгон, поражение электрическим током, непреднамеренное движение, падение грузов и неправильное использование при зарядке.

Аккумулятор, подходящий для складской тележки для поддонов, может не подходить для морского крана, наружной грузоподъёмной платформы или машины, подверженной вибрации и перепадам температуры.

Классификация рисков также должна определять, установлен ли аккумулятор внутри машины, снимается ли он для зарядки или подключён к внешнему оборудованию преобразования электроэнергии.

Каждая схема создаёт различные требования к защите корпуса, прокладке кабелей, долговечности разъёмов, изоляции, аварийному отключению и доступности технического обслуживания в нормальных и нештатных условиях.

Какие стандарты следует изучить командам по качеству и безопасности?

Соответствие требованиям начинается с определения стандартов, регулирующих аккумуляторные ячейки, аккумуляторный блок, зарядное устройство, электрическую систему машины, транспортировку и конечное применение в грузоподъёмной машине.

IEC 62619 широко используется в качестве справочного стандарта для промышленных литиевых вторичных ячеек и аккумуляторов. Он устанавливает требования безопасности для стационарных и тяговых промышленных применений.

UL 2580 часто рассматривается для аккумуляторных систем, используемых в электромобилях и промышленном мобильном оборудовании, особенно когда требуется доступ на рынок Северной Америки.

IEC 62133 может быть актуален для определённых оценок безопасности перезаряжаемых ячеек и аккумуляторов, однако команды должны подтвердить соответствие его области применения предполагаемому промышленному использованию.

UN 38.3 остаётся важным при транспортировке литиевых аккумуляторов. Он подтверждает, что аккумуляторные ячейки и блоки прошли установленные испытания безопасности при перевозке.

Для интеграции в оборудование IEC 60204-1 устанавливает ключевые принципы для электрооборудования. Требования функциональной безопасности могут также включать ISO 13849-1 или IEC 62061.

Стандарты не следует рассматривать как взаимозаменяемые сертификаты. Менеджеры по безопасности должны проверять точную конфигурацию аккумулятора, химический состав, корпус, зарядное устройство, напряжение и условия эксплуатации, охватываемые документацией.

Системы управления аккумулятором должны контролировать реальные режимы отказа

Литиевый аккумуляторный блок без эффективной системы управления аккумулятором не может обеспечить надёжную промышленную безопасность, даже если при сборке используются высококачественные ячейки.

Система управления аккумулятором должна непрерывно контролировать напряжение отдельных ячеек, ток блока, температуру, состояние изоляции, где это применимо, а также неисправности связи с системами управления машиной.

Она должна предотвращать перезаряд, глубокий разряд, перегрузку по току, короткое замыкание, дисбаланс ячеек, а также зарядку или разрядку за пределами утверждённых температурных ограничений.

Для грузоподъёмных машин защитное действие должно быть согласовано с эксплуатационным риском. Внезапное отключение питания при работе с подвешенным грузом может создать отдельную опасность.

Конструкторы машин должны определить контролируемую реакцию при достижении пределов аккумулятора. Она может включать снижение скорости, сигнал тревоги, безопасную остановку или блокировку функций подъёма.

Аккумуляторные контакторы, цепи предварительного заряда, предохранители и устройства аварийной изоляции следует проверять как единую цепь защиты, а не как отдельные компоненты.

Записи о неисправностях должны быть доступны для извлечения. История событий помогает командам по качеству отличать единичные ошибки оператора от повторяющихся отказов конструкции аккумулятора, зарядного устройства, проводки или решений для окружающей среды.

Контроль зарядки обычно является процессом с наибольшим уровнем воздействия риска

Многие серьёзные инциденты с литиевыми аккумуляторами происходят во время зарядки, поскольку одновременно могут сочетаться подача энергии, повышенная температура, повреждённые разъёмы и работа без наблюдения.

Зарядные станции следует размещать вдали от источников воспламенения, путей эвакуации, складов горючих материалов и зон, где грузоподъёмные операции могут повредить кабели или корпуса аккумуляторов.

Используйте только зарядные устройства, одобренные для конкретного напряжения аккумулятора, химического состава, протокола связи и диапазона тока зарядки. Один лишь совместимый разъём не подтверждает безопасность совместимости при зарядке.

Процедуры зарядки должны требовать визуального осмотра кабелей, штекеров, корпусов аккумуляторов, вентиляционных отверстий и фиксирующих элементов разъёмов перед началом передачи энергии.

Операторы должны иметь чёткие инструкции по действиям при аномальных признаках, включая необычный нагрев, вздутие, запах, утечку, повторяющееся прерывание зарядки, предупреждающие сообщения или изменение цвета электрических соединений.

Менеджеры по безопасности должны установить правила контроля зарядки. Требуемый уровень зависит от ёмкости аккумулятора, конструкции помещения, возможностей пожаротушения, присутствия персонала и организации реагирования на инциденты.

План аварийного реагирования должен определять, кто отключает питание, кто связывается с экстренными службами, как обеспечивается безопасность зоны и как после этого изолируются потенциально повреждённые аккумуляторы.

Инспекция должна основываться на состоянии и рабочем цикле

Периодическая инспекция более эффективна, если она учитывает интенсивность эксплуатации машины, а не проводится по общему календарному интервалу, игнорирующему вибрацию, коррозию, нагрев и частоту зарядки.

Ежедневные проверки или проверки на уровне смены должны быть сосредоточены на видимых повреждениях, состоянии разъёмов, статусе сигналов тревоги, фиксации аккумулятора, защите кабелей и любых признаках перегрева или загрязнения жидкостями.

Плановые технические инспекции должны включать проверку сопротивления изоляции, работы контакторов, состояния предохранителей, журналов неисправностей системы управления аккумулятором, уплотнений корпуса, момента затяжки крепёжных элементов и эффективности системы охлаждения.

Для морского применения требуется особое внимание к предотвращению коррозии. Воздействие соли может ухудшать состояние клемм, покрытий корпуса, кабельных вводов, соединений уравнивания потенциалов и низковольтной проводки связи.

Записи о техническом обслуживании должны содержать результаты измерений, а не только отметки о выполнении. Анализ отклонений температуры, продолжительности зарядки, дисбаланса напряжения и повторяющихся сигналов тревоги способствует более раннему принятию корректирующих мер.

Любой аккумулятор, подвергшийся удару, затоплению, сильному перегреву, короткому замыканию или воздействию огня, должен быть изолирован и оценён квалифицированным персоналом до повторного использования.

Интеграция литиевого питания с морским грузоподъёмным оборудованием

При оценке вспомогательных систем с литиевым питанием для морского грузоподъёмного оборудования команды должны учитывать электрическую безопасность наряду с устойчивостью гидравлической системы, коррозионной стойкостью и характеристиками управления нагрузкой.

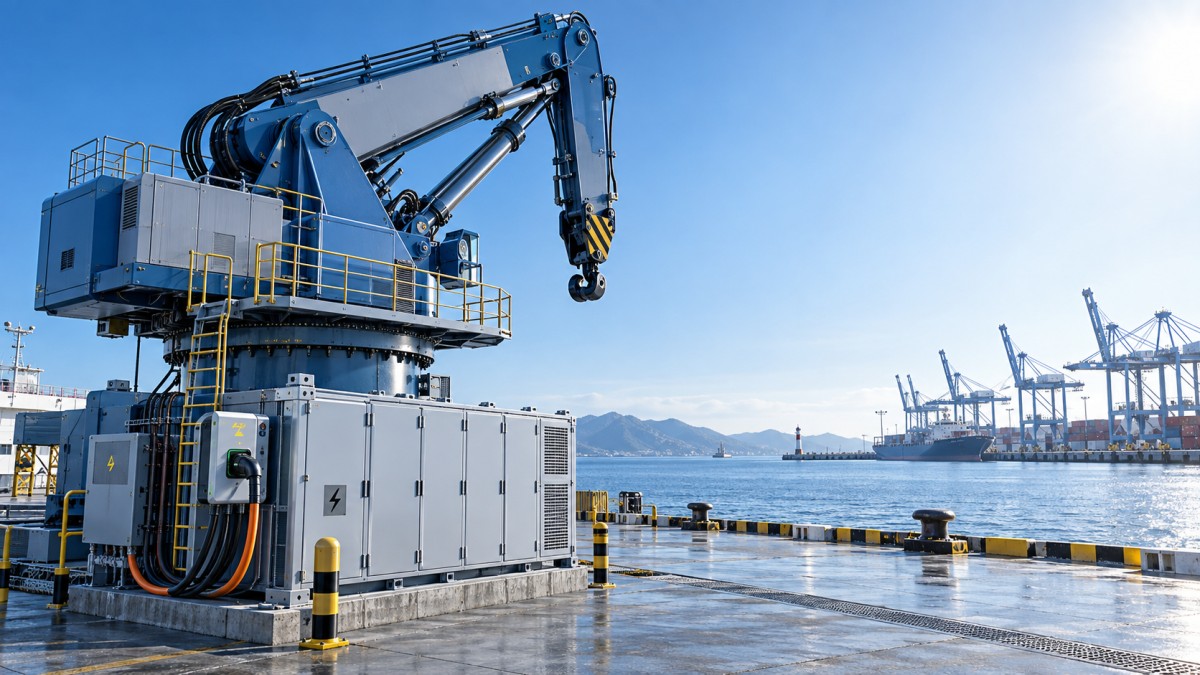

Морской кран MC3.0SA3 иллюстрирует более широкую задачу интеграции, сочетая гидравлические функции подъёма, дистанционное или ручное управление и эксплуатацию при температуре от минус 20 градусов Цельсия до плюс 45 градусов Цельсия.

Его номинальная грузоподъёмность достигает 3T, а максимальный рабочий радиус составляет 8.5m. Эти условия эксплуатации требуют предсказуемого поведения системы управления при изменяющихся нагрузках и воздействии окружающей среды.

Если литиевые системы питают связанные электрические функции, корпус аккумулятора и кабели должны быть защищены от утечек гидравлической жидкости, механических ударов, проникновения солёной воды и зон высокой температуры.

Аварийные органы управления должны оставаться доступными независимо от состояния аккумулятора. Операторы должны иметь возможность остановить опасное движение и перевести машину в определённое безопасное состояние.

Системы дистанционного управления требуют специальной проверки, поскольку сбой связи, низкий заряд аккумулятора или электрическая неисправность не должны приводить к неконтролируемому движению крана.

Создайте файл утверждения поставщика, поддерживающий аудиты

Утверждение поставщика не должно ограничиваться получением сертификата испытаний. Командам по качеству требуются прослеживаемые доказательства того, что поставленный аккумулятор соответствует оценённой и утверждённой конфигурации.

Файл утверждения должен включать сведения о производителе ячеек, чертежи аккумуляторного блока, электрические схемы, спецификации системы управления аккумулятором, записи о совместимости зарядного устройства и применимые отчёты об испытаниях.

Он также должен определять прослеживаемость по серийным номерам, производственный контроль, требования к входному контролю, управление редакциями программного обеспечения, границы гарантии и процедуры расследования отказов в эксплуатации.

Спросите поставщиков, как они подтверждают устойчивость к вибрации, степень защиты от проникновения, тепловые характеристики, электрическую изоляцию, устойчивость к ненадлежащему обращению и реакцию системы управления аккумулятором в реалистичных условиях эксплуатации машины.

Для проектов, связанных с Lithum Motor, тщательно проверяйте терминологию и объём продукции. Описания в закупочной документации должны чётко различать тяговые двигатели, аккумуляторные блоки, силовую электронику, зарядные устройства и комплектные машинные системы.

Чёткая документация предотвращает распространённое нарушение соответствия требованиям: предположение, что утверждённые компоненты автоматически создают утверждённую электрическую систему грузоподъёмной машины после установки.

Заключение: рассматривайте безопасность аккумулятора как ответственность системы машины

Безопасность литиевых аккумуляторов в промышленных грузоподъёмных машинах зависит не только от выбора сертифицированных ячеек. Она требует совместимых компонентов, спроектированной защиты, дисциплинированной зарядки, содержательной инспекции и документированной ответственности.

Менеджеры по контролю качества и безопасности должны отдавать приоритет оценке рисков, валидации системы управления аккумулятором, контролю зоны зарядки, пригодности к условиям окружающей среды и прослеживаемости поставщиков до утверждения любого грузоподъёмного применения с аккумуляторным питанием.

Наиболее надёжный результат соответствия требованиям достигается в системе, где поведение аккумулятора, органы управления машиной, аварийные процедуры и практики технического обслуживания работают согласованно в нормальных условиях эксплуатации и при прогнозируемых отказах.
