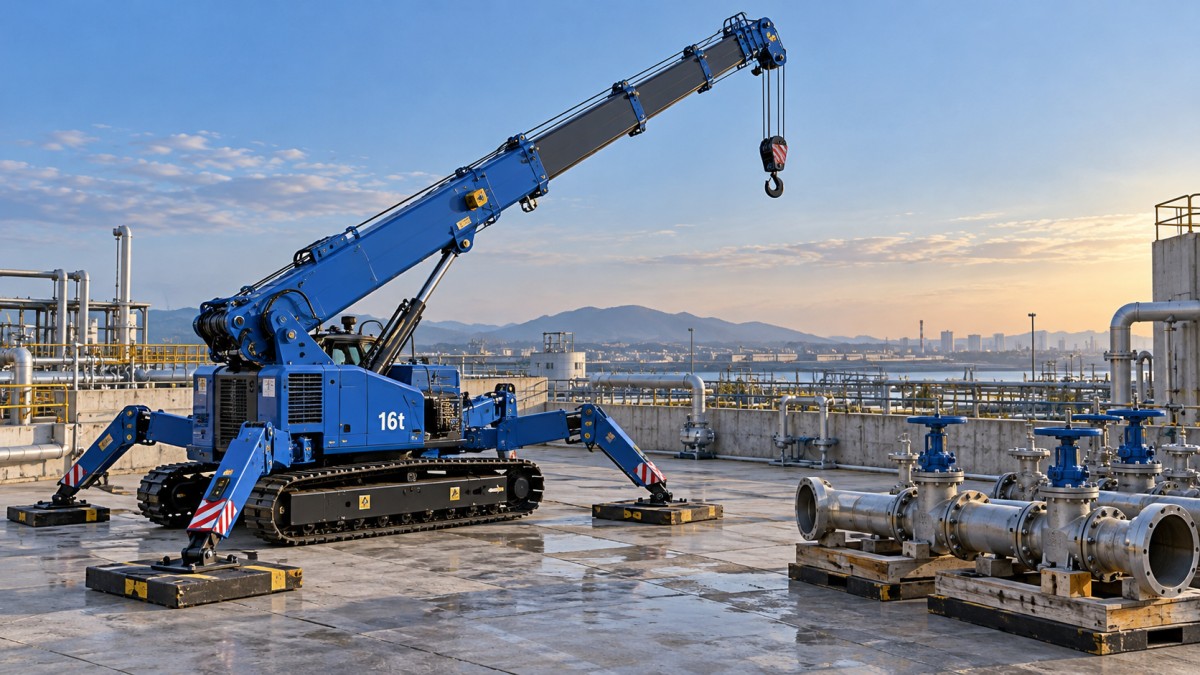

Когда 16-тонный паукообразный кран подходит для подъёмных работ на объектах инфраструктуры?

16-тонный паучий кран подходит для подъёмных работ на объектах инфраструктуры, если ограниченный доступ делает компактную гусеничную машину полезной, площадка способна выдержать нагрузку от выносных опор, а грузовая характеристика охватывает весь путь перемещения груза. Он может быть практичным решением для обслуживания мостов, замены инженерных коммуникаций и модернизации станций, однако одной лишь грузоподъёмности в 16 тонн недостаточно, чтобы подтвердить его пригодность.

При оценке тяжёлого паучьего крана грузоподъёмностью 16 тонн для инфраструктурных проектов начните с определения массы груза, максимального рабочего радиуса и доступной площади для установки. Кран может доставить груз до места работ, но всё же иметь недостаточную грузоподъёмность, когда стрела выдвинута над траншеей, платформой или парапетом моста.

Когда паучий кран помогает решить проблему доступа

Паучий кран сочетает гусеничный ход с выдвижными выносными опорами. Его преимущества особенно заметны там, где путь к месту подъёма ограничен, но достаточно места и имеется подходящее основание для установки машины с выдвинутыми опорами. Транспортные габариты и рабочие габариты — отдельные критерии выбора.

К типичным задачам, которые стоит рассмотреть, относятся:

• Обслуживание мостов: установка сменных компонентов или перемещение оборудования в условиях, когда ограниченный подъезд не позволяет использовать более крупные краны.
• Модернизация инженерных коммуникаций: опускание насосов, клапанов или готовых сборных конструкций в камеры с подготовленной площадки рядом с выемкой.
• Работы на станциях: размещение оборудования на стеснённых площадках или за сооружениями, затрудняющими прямой доступ.
• Объекты водоснабжения и водоотведения: перемещение оборудования между существующими сооружениями, куда автокран не может подъехать в удобную для подъёма позицию.

Краны этого класса подходят для таких задач только тогда, когда преимущество в доступе позволяет выполнить подъём. Узкий въезд мало поможет, если на месте установки невозможно выдвинуть опоры. Аналогично, позиция рядом с грузом может оказаться непригодной, если она расположена над подземной камерой или рядом с неукреплённой выемкой.

Проверьте грузоподъёмность в наиболее сложной точке подъёма

Номинальная грузоподъёмность относится к конкретной рабочей конфигурации. Это не означает, что кран может поднимать 16 тонн при любой длине стрелы, радиусе или положении поворота. Для оценки предполагаемой конфигурации используйте грузовую характеристику конкретной машины.

Рабочий радиус — это горизонтальное расстояние от центра вращения крана до грузового каната. Это не расстояние от ближайшей выносной опоры или края гусениц. Если перепутать эти точки отсчёта, предполагаемый подъём может казаться более выполнимым, чем он есть на самом деле.

Проследите весь путь груза от места захвата до места установки. Ограничивающей может оказаться точка, в которой груз проходит над препятствием или перемещается вокруг конструкции, а не начальная или конечная точка. Грузоподъёмность также может зависеть от вылета выносных опор, сектора работы, конфигурации стрелы и запасовки каната.

Определите полную массу подвешенного груза, включая траверсы, стропы, скобы и другие приспособления. Учитывайте массу крюковой оснастки и любые вычеты из грузоподъёмности согласно методике производителя. При демонтаже компонентов инфраструктуры остаточная вода, осадок или прикреплённая арматура могут увеличить массу груза по сравнению с исходной массой компонента.

Высоту подъёма необходимо проверять отдельно. Крюк должен подняться выше конечного положения, обеспечивая достаточный зазор для строповки и груза. Для высокого компонента, подвешенного под траверсой, может потребоваться значительно большая высота подъёма крюка, чем следует из высоты его установки.

Для длинных панелей, воздуховодов и подобных грузов также необходимо оценить воздействие ветра. Наличие достаточной грузоподъёмности само по себе не подтверждает, что крупный груз, чувствительный к ветру, можно контролировать в пределах рабочих ограничений машины.

Площадка для установки должна выдерживать нагрузку

Поверхность, способная выдержать кран во время движения, может не выдержать его во время подъёма. При повороте стрелы и перемещении груза реакции на выносных опорах меняются. Нагрузка на отдельные опоры может существенно различаться, поэтому равномерное распределение общего веса крана и груза между опорами не является надёжным методом расчёта.

Для оценки опорной схемы используйте реакции на выносных опорах в запланированной конфигурации. При проверке несущей способности грунта учитывайте материал основания, подземные коммуникации, дренажные линии, засыпанные траншеи, пустоты и близость выемок. Для мостового полотна или подвесной плиты необходимо оценить несущую способность конструкции и распределение локальных нагрузок.

Опорные маты распределяют нагрузку, однако их эффективность зависит от размера, жёсткости и характеристик опорной поверхности. Больший мат не делает автоматически допустимым использование слабой плиты или основания со скрытой пустотой. При проектировании опоры необходимо учитывать как конструкцию под матом, так и контактное давление на поверхности.

Особое внимание следует уделить ограничениям на выдвижение опор. Некоторые машины допускают определённые уменьшенные или асимметричные конфигурации, которым соответствуют ограничения по работе. Наличие таких возможностей необходимо проверить для выбранной модели. Если оставить опору частично выдвинутой, чтобы обойти препятствие, это может изменить допустимую нагрузку или рабочий сектор.

Сопоставьте кран с ограничениями площадки

Следующие сравнения помогут определить, следует ли подробно изучить возможность применения 16-тонного паучьего крана или наряду с ним рассмотреть другие типы кранов.

Небольшой кран с прямой стрелой на автомобильном шасси может подойти, если грузы и рабочие радиусы невелики, а автомобиль может припарковаться рядом с местом работ. Например, кран с прямой стрелой  FST6.3E3 — это автомобильный кран с прямой стрелой, максимальной грузоподъёмностью 6,3 тонны и непрерывным поворотом на 360 градусов. Его стоит включить в сравнение для задач, связанных с доставкой и монтажом при наличии свободного доступа; класс грузоподъёмности и способ установки отличаются от характеристик 16-тонного паучьего крана.

И наоборот, более крупный мобильный кран может оказаться практичнее, если он может работать с подходящей позиции на дороге и выполнить подъём, не заезжая на стеснённую площадку. Сравнивайте всю операцию целиком, включая подготовку подъездов, занятие дороги, устройство опор и время подъёма.

Учтите мобилизацию и подготовку в пределах окна остановки работ

Даже кратковременная подъёмная операция может потребовать значительной подготовки. При оценке окна доступа или остановки работ учитывайте разгрузку, перемещение к рабочей зоне, укладку матов, выдвижение опор, строповку, эксплуатационные проверки и демонтаж оборудования после завершения работ.

При обследовании маршрута зафиксируйте транспортную ширину, высоту и массу выбранной машины, требования к повороту и допустимые уклоны. Ворота и прямые коридоры — лишь часть маршрута: возможность добраться до нужной позиции может зависеть от поворотов, пандусов, порогов и препятствий над головой.

На пригодность также влияет источник питания. Для крытых или закрытых помещений уточните фактические варианты энергоснабжения машины, требования к вентиляции и необходимость подключения к электросети. Электрический привод следует рассматривать как характеристику конкретной модели.

Продумайте, как оператор и бригада будут поддерживать связь, если сооружения ограничивают обзор. Также определите безопасное место для опускания груза на случай остановки работ. Если предстоит перемещать несколько компонентов, последовательность их доставки и хранения должна сохранять доступ к крану, опорную площадку и рабочие зазоры.

Что необходимо выяснить перед выбором машины

Подготовьте план подъёма с указанием массы и габаритов компонентов, допусков на массу строповки, позиций захвата и установки, требуемой высоты подъёма крюка, препятствий, размеров подъездного пути и имеющихся сведений о грунте или конструкции. Добавьте сведения о допустимом окне работ и любых ограничениях по занятию территории, уровню шума или использованию электроэнергии.

Затем оцените предлагаемый кран по этому плану, используя его грузовую характеристику, фактическую конфигурацию выносных опор и требования к опорной поверхности. Если грузоподъёмности недостаточно, перемещение крана ближе к грузу может помочь — но только если новое положение также подходит с точки зрения доступа, опорной поверхности и зазоров.

Выбирайте 16-тонный паучий кран, если его компактность обеспечивает доступ к подходящей позиции для подъёма, а вся операция укладывается в допустимые рабочие пределы. Если преимущество теряется из-за недостаточного вылета, условий опирания или необходимости многократной подготовки, перед утверждением графика работ на площадке сравните другие конфигурации кранов.
