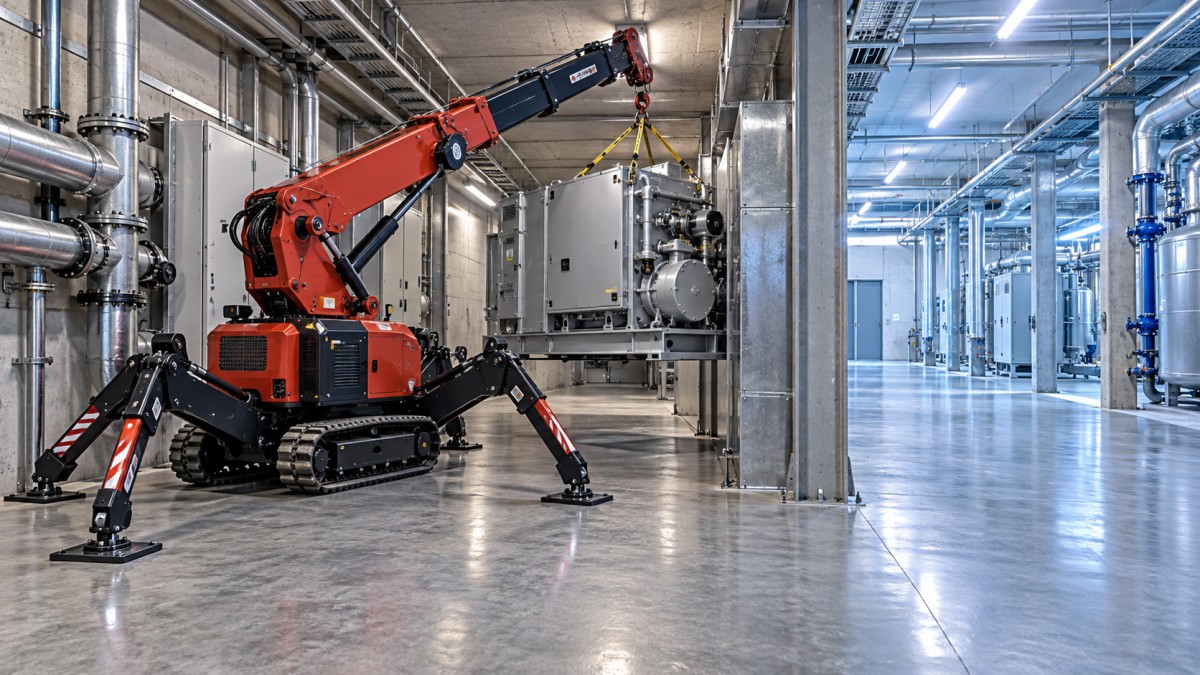

Когда гусеничный мини-кран типа «паук» становится практичным решением для работы в условиях ограниченного доступа

Когда план подъема начинается со стандартной грузовой характеристики крана, но заканчивается у дверного проема, в проходе с низким клиренсом или в переполненном оборудованием техническом помещении, решение быстро меняется. Вопрос уже не просто в том: «Что может поднять груз?» Он становится таким: «Что может безопасно достичь груза, поместиться на объекте и обеспечить проектной команде выполнимый график?»

Именно здесь гусеничный кран-паук часто становится практичным вариантом. Его ценность не в том, что он заменяет каждый мобильный или автомобильный кран. Скорее, он закрывает конкретный и дорогостоящий пробел: выполнение подъемных работ там, где традиционная техника имеет достаточную грузоподъемность по документам, но физически не может занять положение для работы.

Для специалистов, оценивающих бизнес-решения, подъемное оборудование для узких проходов следует рассматривать как решение на уровне всей проектной системы. Стоимость покупки или аренды важна, но также важны подготовка доступа, транспортные перемещения, время на строповку, нагрузка на пол, помехи для других подрядчиков и эксплуатационный риск, возникающий при работе в условиях конструктивных ограничений.

Доступ — первый критерий, а не грузоподъемность

Заманчиво начинать выбор оборудования с веса самого тяжелого элемента. Это необходимо, но на стесненных объектах редко бывает достаточно. Кран с отличной номинальной грузоподъемностью может оказаться непригодным, если он не может пройти через вход, повернуть в рабочую зону или обеспечить устойчивую рабочую площадку после входа внутрь.

Компактный гусеничный кран-паук особенно актуален, когда маршрут к месту подъема столь же сложен, как и сам подъем. Типичные факторы, определяющие выбор, включают:

• Дверные проемы, коридоры или служебные маршруты, исключающие использование более крупных кранов на шасси.
• Ограниченную высоту в промышленных зданиях, подвалах, туннелях и технических зонах.
• Работы внутри помещений, где выбросы дизельного двигателя, шум или ограничения вентиляции влияют на выбор машины.
• Ограниченное пространство для установки снаружи рядом со зданием, особенно если полосы движения должны оставаться открытыми.
• Проекты, требующие работы на готовых покрытиях или в местах с тщательно контролируемыми ограничениями по несущей способности грунта.
• Проекты по замене оборудования, при которых существующее оборудование необходимо демонтировать через тот же ограниченный маршрут.

Ключевое различие состоит в том, что «узкий доступ» относится не только к ширине машины. Оценщикам следует составить схему всего маршрута перемещения: проема ворот, уклонов, порогов, точек поворота, препятствий сверху, временных рамп и конечной зоны установки крана. Машина, проходящая через вход с запасом в несколько сантиметров, все равно может оказаться непрактичной, если после входа она не может выполнить поворот или развернуть стабилизаторы в доступных габаритах.

Почему гусеничная мобильность меняет подход к объекту

Традиционные мобильные краны зависят от подходящих подъездных дорог, устойчивой площадки для установки и достаточного пространства для выдвижения аутригеров. Их преимущества очевидны на открытых площадках: быстрое передвижение по дорогам, большая грузоподъемность и хорошие характеристики вылета. Однако эти преимущества могут стать второстепенными, когда работы ведутся за зданием, ниже уровня земли или внутри действующего предприятия.

Гусеничный кран-паук обеспечивает контролируемое перемещение ближе к месту подъема. Его гусеничная ходовая часть помогает передвигаться по неровным или подготовленным поверхностям объекта, а расположение стабилизаторов по типу паука позволяет адаптироваться к стесненным зонам установки. Это не отменяет необходимости оценки грунта; оно делает такую оценку более конкретной. Команде необходимо понимать характеристики каждой точки опоры, доступную площадь под опорные плиты, состояние плиты перекрытия и расположенные рядом подземные коммуникации.

Такая гибкость может сократить объем вторичных перегрузок. Вместо использования большого крана для установки элемента у края здания с последующим перемещением на такелажных тележках, вилочных погрузчиках, цепных талях или вручную, компактный кран может выполнить большую часть маршрута под непосредственным контролем подъема. Меньшее число перегрузок может означать меньше рисков на стыках процессов, особенно при работе с дорогостоящим оборудованием, остекленными компонентами, электрическими сборками или неудобными для перемещения машинами.

Грузовые характеристики по-прежнему определяют решение

Компактность для работы в ограниченном пространстве никогда не следует путать с неограниченными возможностями. Кран-паук необходимо выбирать с учетом фактического груза при фактическом вылете, включая конфигурацию стрелы, крюковую обойму, строповку, траверсу и навесное оборудование. Заявленный вес груза — лишь начало расчета.

Специалистам, оценивающим бизнес-решения, следует запрашивать проверку грузовой характеристики для конкретного подъема, а не принимать максимальную грузоподъемность за достаточный показатель. Машина может поднимать несколько тонн вблизи своей центральной оси, но иметь значительно меньшую грузоподъемность на вылете, необходимом для обхода стены, работы через проем или установки оборудования за препятствием. Также необходимо учитывать динамические воздействия, ветровую нагрузку при наружных подъемах и центр тяжести груза.

Полезно различать кран, который технически способен выполнить подъем, и кран, который может выполнить его с разумным эксплуатационным запасом. План с небольшим резервом грузоподъемности может потребовать исключительно точного позиционирования и более строгого контроля зон ограничения доступа. Это может быть приемлемо для тщательно спроектированного разового подъема, но представляет собой иное коммерческое решение по сравнению с повторяемой ежедневной обработкой материалов.

Сравнивайте альтернативы по полному объему работ

Практический выбор часто становится очевидным при сравнении дополнительных работ, которые создает каждый вариант. Например, автокран может иметь более низкую суточную ставку, но требовать перекрытия дороги, демонтажа ограждений, временного улучшения грунта, большего вылета при подъеме и отдельного решения для перемещения внутри помещения. Кран-паук может требовать более детального планирования доступа, но позволит избежать ряда таких мероприятий.

Аналогично, вилочный погрузчик может быть экономичным решением для регулярных палетированных грузов на ровных полах, но он не заменяет кран, когда требуются вертикальная установка, преодоление препятствий или контроль подвешенного груза. Цепные тали и портальные системы могут хорошо подходить для повторяющихся подъемов в фиксированных пролетах, хотя им требуется подходящая несущая конструкция, и они менее адаптивны при изменении рабочей зоны.

Шарнирно-сочлененные крановые системы также могут войти в короткий список для сервисных автомобилей или компактных погрузочных задач. Для сравнения, HB100=6108 — это кран с шестисекционной шарнирной стрелой, разработанный в соответствии с EN 12999 и DIN 15018, с заявленной максимальной номинальной грузоподъемностью 4,400 kg при 2.15 m и 435 kg при 13.75 m. Эти показатели иллюстрируют универсальный принцип выбора: грузоподъемность неразрывно связана с вылетом. Однако шарнирно-сочлененная стрела и гусеничный кран-паук решают разные задачи доступа и мобильности, поэтому их не следует считать взаимозаменяемыми лишь потому, что их диапазоны грузоподъемности пересекаются.

Давление на грунт и опорные реакции требуют раннего внимания

Стесненные объекты часто скрывают наибольший риск под машиной. Внутренние плиты могут перекрывать пустоты, сервисные каналы, подвальные помещения или зоны, не рассчитанные на сосредоточенные реакции от крана. На открытом воздухе мягкий грунт, недавно засыпанные траншеи, дренажные трассы и подземные коммуникации могут влиять на безопасное положение гусениц и стабилизаторов.

Запросите у поставщика оборудования массу машины, реакции стабилизаторов, геометрию аутригеров и рекомендуемые схемы размещения опорных плит для предполагаемой конфигурации. Затем сопоставьте эти значения с информацией от конструктора объекта или ответственного управляющего предприятием. Это особенно важно, когда стабилизаторы необходимо устанавливать неравномерно вокруг препятствий; внешне удобная установка может существенно изменить распределение нагрузок.

Для сравнения, компактные краны со стабилизаторами могут публиковать данные о максимальном давлении на грунт. Например, HB100=6108 указывает максимальное давление стабилизатора на грунт 4.10 MPa. Это не подтверждает пригодность другой машины или другого объекта, но подчеркивает, почему общие заявления вроде «пол бетонный» не являются достаточной инженерной проверкой.

Вопросы, выявляющие слабый проект подъемных работ

Перед утверждением схемы с гусеничным краном-пауком оценщики могут использовать краткий перечень практических вопросов, чтобы проверить зрелость предложения:

• Проверил ли поставщик маршрут доступа по выполненным замерам, а не по устному описанию?
• Показывает ли план подъема положение машины, положения стабилизаторов, вылет, траекторию стрелы и зону установки груза?
• Подтверждены ли вес груза, вес строповки и центр тяжести?
• Какие проверки поверхности или конструкции требуются для перемещения и развертывания стабилизаторов?
• Повлияет ли операция на действующее производство, пешеходные маршруты, пожарный проезд или соседних арендаторов?
• Каков план действий, если машина не сможет завершить маршрут или подъем придется отложить?
• Четко ли определены обязанности оператора, стропальщика/сигнальщика и управления объектом?

Эти вопросы не являются административными деталями. Они показывают, были ли совместно учтены доступ, инженерные аспекты и эксплуатация. Во многих проектах подходящую машину определяют на раннем этапе, однако задержки возникают потому, что обследование маршрута или проверку плиты рассматривали как второстепенную задачу.

Практическое правило принятия решения

Гусеничный кран-паук обычно является наилучшим выбором, когда ограниченный въезд, работа в стесненном пространстве и контролируемый подъем вблизи рабочей зоны важнее мобильности на дорогах или максимальной грузоподъемности на открытой площадке. Он особенно выгоден, когда может исключить второй этап перегрузки, избежать значительных временных работ или позволить чувствительному объекту продолжать работу с меньшими перебоями.

Он не является автоматически лучшим выбором для каждой тесной площадки. Если груз выходит за пределы его грузовой характеристики на требуемом вылете, если опорные реакции превышают доступную несущую способность грунта или если ограничения доступа остаются неразрешенными, другой метод может быть безопаснее и экономичнее. Наиболее надежное решение достигается путем сопоставления полного маршрута подъема — а не только веса груза — с фактическим рабочим диапазоном крана.
