Мы работаем по всему миру как поставщик услуг в сфере крановой техники, предлагая комплексные решения для подъёма по принципу «одного окна». Опираясь на проверенные оригинальные технологии подъёмного и гидравлического оборудования Hyva, а также используя собственные производственные линии механической обработки, сборки и контроля качества, мы соблюдаем международные стандарты безопасности и поставляем надёжные комплектные краны, выполняем индивидуальное переоборудование, поставляем запасные части и оказываем техническую послепродажную поддержку строительным подрядчикам, компаниям по обслуживанию грузовых автомобилей и судовладельцам по всему миру.

Детали продукции

Конфигурация конструкции морского крана COMANDEMC16SA3
I. Стреловая система
Тип стрелы: складная конструкция стрелы из высокопрочной стальной плиты, комбинация основной стрелы + гуська√Доступно
Количество секций стрелы: 3 секции√Доступно
Длина основной стрелы:8m
Телескопирование: гидравлическое телескопирование, синхронное телескопирование одного цилиндра с помощью троса, плавное движение телескопирования с высокой эффективностью√Доступно
Поперечное сечение стрелы: U-образное, высокая устойчивость к изгибу и кручению, хорошая точность выравнивания√Доступно
Режим изменения вылета: гидравлический, обеспечивает криволинейный подъём и опускание, широкий рабочий диапазон√Доступно
II. Система поворота + подъема
Механизм поворота: полный поворот на 360°, планетарная поворотная конструкция, простая установка, устойчивость к усталости и длительный срок службы√Доступно
Двойное рулевое управлениеОпционально
Поворотная платформа1400
Подъёмный механизм: гидравлическая лебёдка, встроенный уравновешивающий клапан + гидравлический замок, плавное и безопасное опускание√Доступно
Стальной канат:Φ12
III. Конфигурация гидравлической системы
Объём гидравлического масляного бака:160L
Режим управления: гидравлическое управление, точное управление и хорошие характеристики плавного регулирования√Доступно
Гидравлический насос: шестерёнчатый насос, стабильная подача потока, плавный привод планетарного поворотного редуктора, гидравлического двигателя и гидроцилиндра, плавное движение√Доступно
Основные компоненты клапанов: многоканальный распределительный клапан, стабильная работа;√Доступно
Система фильтрации: высокоточный фильтр всасывания масла, продлевает срок службы гидравлических компонентов√Доступно
IV. Конфигурация системы безопасности
Предохранительный клапан сброса давления гидравлической системы судового крана√Доступно
Сиденье: управление надстройкой√Доступно
Система охлаждения: радиатор гидравлического масла с воздушным охлаждением, обеспечивает стабильную температуру масла при длительной эксплуатацииXНедоступно


ПараметрЕдиницаMC16SA3
Максимальная грузоподъёмностьT16
Максимальный грузовой моментTon.M50
Максимальный рабочий радиусm20
Минимальный рабочий радиусm1.05
Грузоподъёмность при минимальном гидравлическом вылете (крюк, кг) / Минимальный вылет (м)kg/m16000/2.0
Грузоподъёмность при максимальном гидравлическом вылете (крюк, кг) / Максимальный вылет (м)kg/m1300/20
Высота подъёма над палубойm19.5
Скорость подъёмаm/min16
Скорость поворотаоб/мин1.3
Время изменения вылетаs30
Давление гидравлической системыmpa28
Расход гидравлической системыL/min80
Угол поворотаградусы360 или непрерывный
Максимальный угол подъёма стрелы кранаградусы75
Минимальный угол подъёма стрелы кранаградусы1
Электропитание — КитайV/Hz380V/50Hz/3Ph
Общая мощностькВт18
Масса крана (приблизительно)T4.7
Рабочая температура°C-20°C to +45°C
Система управления
Дистанционное/ручное управление
Габаритные размерыmm9170*2390*1400

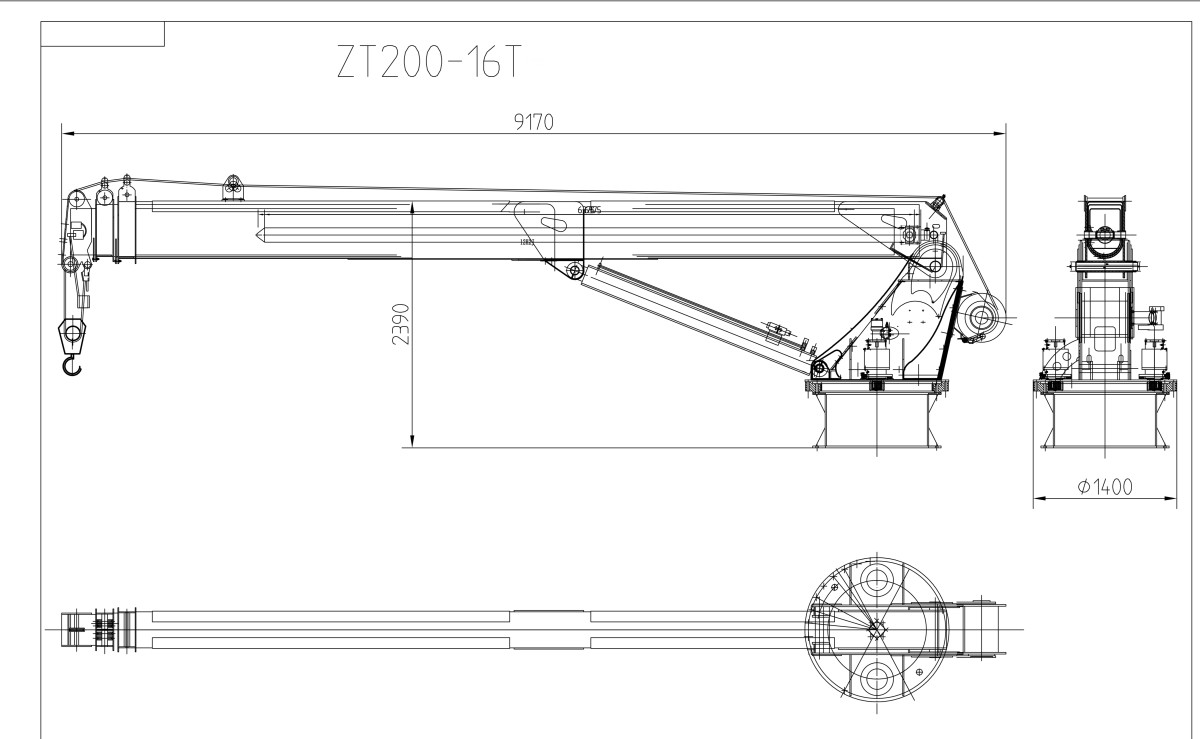

16T Crane layout plan

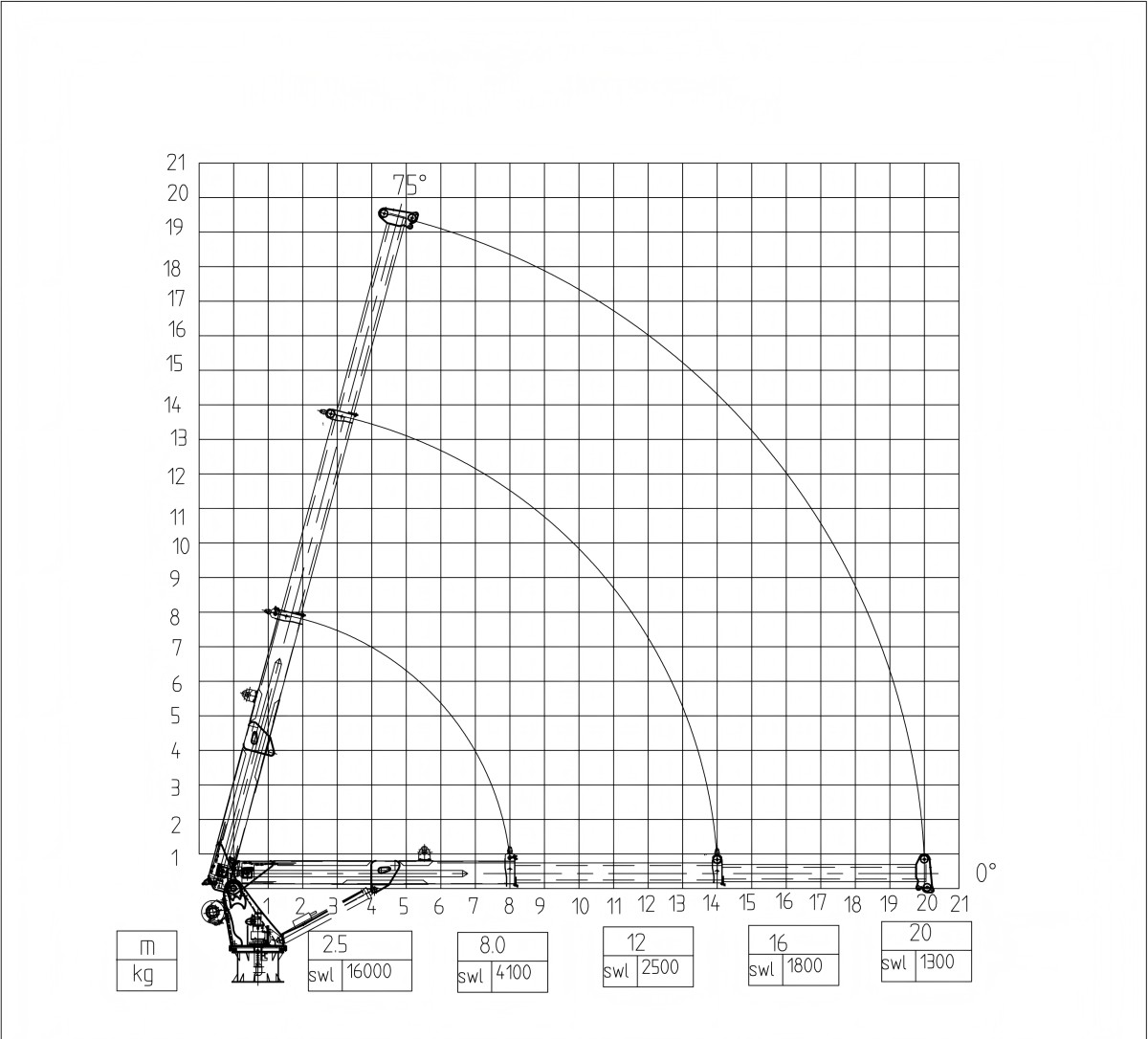

ZT200-16T Lifting Chart

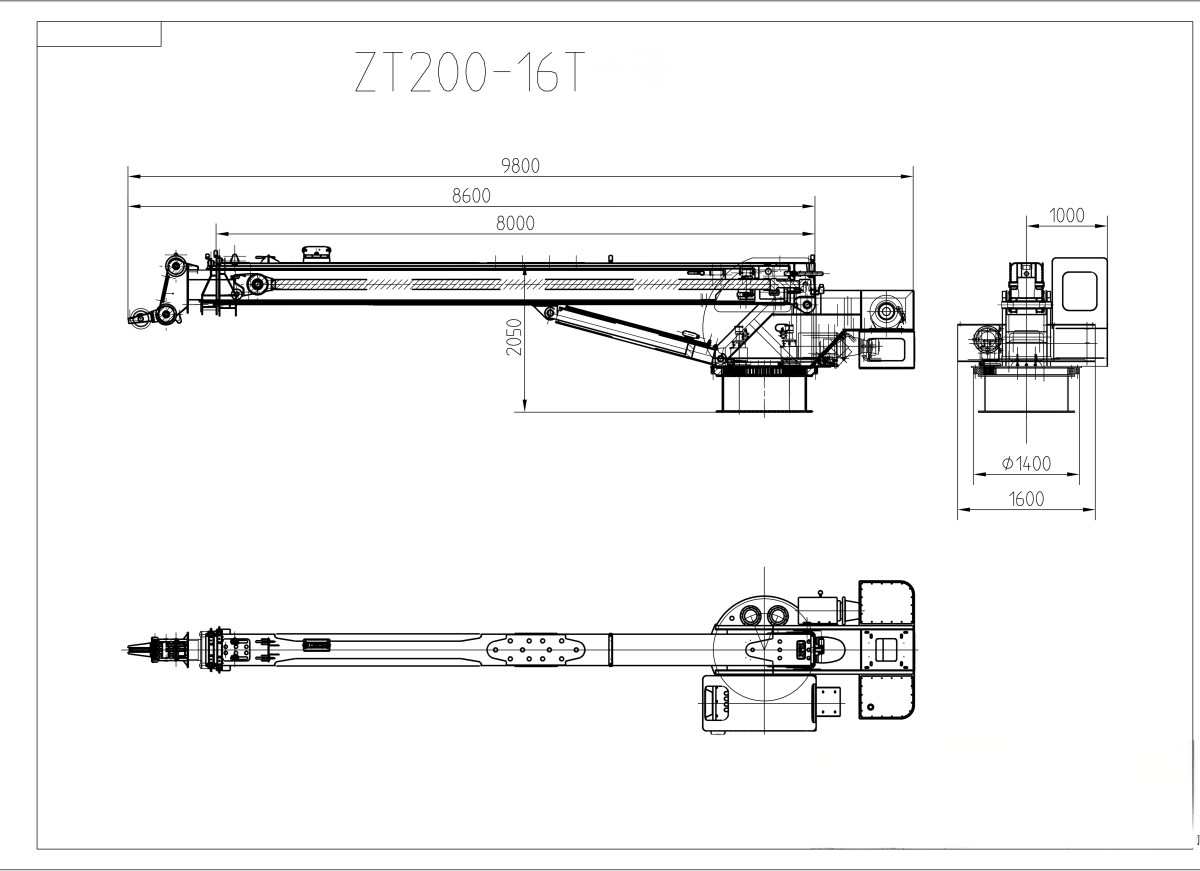

ZT200-16T Crane layout plan
